Oberflächennahe Erdwärme

Der Untergrund hat in 100 m Tiefe eine Temperatur von 10 bis 12 °C. Diese Wärme gewinnt man durch eine Erdsonde, die aus einem U-förmigen Rohrsystem besteht. Kaltes Wasser strömt in die Tiefe und nimmt Wärme vom Erdreich auf. Eine Wärmepumpe im Haus kühlt es wieder - wie in einem Kühlschrank - auf die ursprüngliche Temperatur ab. Die anfallende „Abwärme“ wird bei einer Temperatur von 35 bis 45 °C in der Fußbodenheizung und bei der Brauchwassererwärmung genutzt. Drei Viertel der Energie entnehmen Sie kostenlos der Erde, ein Viertel benötigen Sie als Betriebsstrom.

Erdwärme-Heizungen werden regelmäßig beim Bau neuer Wohngebäude eingesetzt. Hier können bereits bei der Planung die Weichen gestellt werden, um Ein- und Mehrfamilienhäuser, aber auch bei Gewerbeimmobilien möglichst effizient mit Erdwärme zu versorgen.

Die Integration von Erdwärme in bestehende Gebäude bietet sich insbesondere beim Austausch der Heizungsanlage an. Das Planungsziel ist es, die Baumaßnahme und die damit verbundenen Kosten auf ein Minimum zu reduzieren.

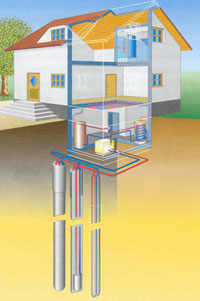

Erdwärmesondenanlage
Der Kostenvergleich: Erdwärme - Gastherme

Investitionskosten:

1. Erdwärme-Heizung:

Erstellen der Bohrungen,
Bau der Heizungsanlage
Planung der Bauüberwachung
                                            14.500 €

2. Erdgas-Heizung:

Gasanschluss & Leitungen,
Gastherme im Dachgeschoss
Abluft/Kamin/etc.
                                              8.000 €

3. Zuschüsse Erdwärme:

EVU                                          800 €
KfW-Förderkredit          ca. 2.400 €
                                               3.200 €

4. Mehrkosten Erdwärme:

Erdwärme - Erdgas            3.300 €

Betriebskosten:

1. Erdwärme-Heizung:

Wärmebedarf              9.000 kWh/a
Erdwärmeertrag         6.750 kWh/a
Energiekosten                    310 €/a


2. Erdgas-Heizung:

Wärmebedarf              9.000 kWh/a
Gasverbrauch                  810 m3/a
Energiekosten                    850 €/a


3. Kosten & Nutzen:

jährliche Ersparnis         ca. 540 €
einmalige Mehrkosten      3.300 €


Rentabilität Erdwärme: 6,1 a

Rechnungsgrundlage:
  • 4 Personen-Haushalt
  • 140 bis 160 m2 Wohnfläche
  • Wärmebedarf 60 kWh/m2/a
  • Heizleistung inkl. Warmwasser 7 - 8 kWh

Bohranlage





Wärmepumpe
